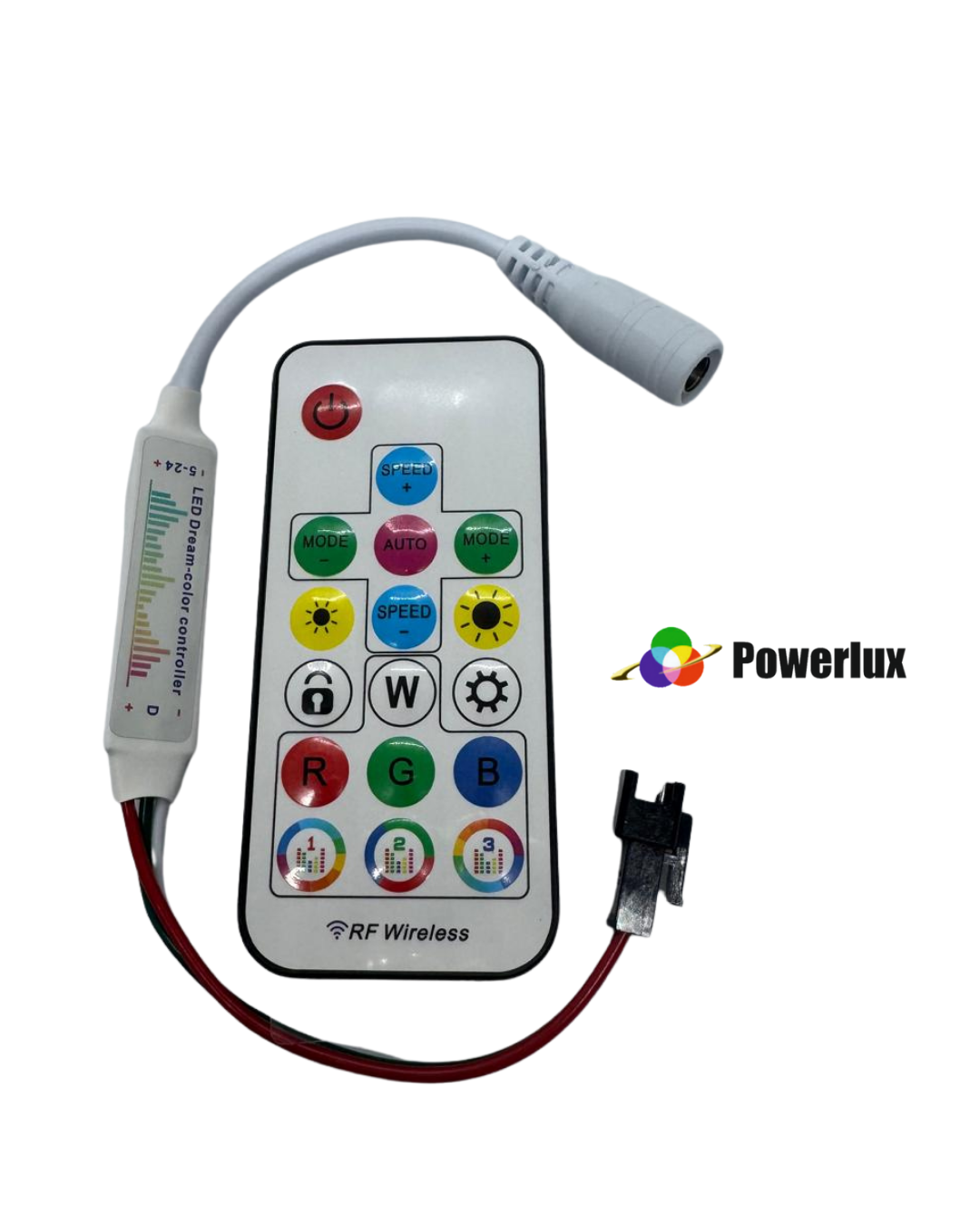

RF Müzik ve Sese Duyarlı Mini Pixel Led Kontrol Cihazı 17 Tuşlu 358 Modlu

Cihazın bağlantıları ve kumanda üzerindeki kritik fonksiyonlar şu şekildedir:

Bağlantı Noktaları

• Beyaz Dişi DC Soket (Üstteki Kablo): Güç girişidir. Adaptörünüzü buraya bağlarsınız. Kontrolcünün üzerinde 5-24V yazdığı için, bağlayacağınız LED'lerin voltajı neyse (5V, 12V veya 24V) adaptörünüzün de o voltajda olması gerekir.

• Siyah JST Soket (Alttaki 3'lü Kablo): LED şeridinize bağlanan çıkıştır. Kabloların renkleri genellikle şu anlama gelir:

  • Kırmızı (+): Pozitif Güç Hattı (V+)

  • Beyaz (-): Negatif/Şase Hattı (GND)

  • Yeşil (D): Data (Sinyal) Hattı. İşte bu yeşil kablo, bir önceki fotoğraftaki kartın üzerindeki ok işaretinin ($\Rightarrow$) başladığı tarafa bağlanmalıdır.

Kumanda Üzerindeki Önemli Fonksiyonlar

Standart renk butonlarının (R, G, B, W) ve mod değiştirme tuşlarının haricinde, bu kumandada adreslenebilir LED'ler için iki çok kritik tuş bulunur:

• Çark/Ayarlar Tuşu ($\blacktriangledown$ Sağ Orta): Piksel Sayısı Ayarlama. Kontrolcüye, elinizdeki şeritte toplam kaç tane LED çipi (piksel) olduğunu öğretmeniz gerekir. Eğer bu ayar yapılmazsa, örneğin elinizde 100 LED varsa ama kontrolcü 30 LED'e ayarlanmışsa, şeridin sadece ilk 30 LED'i yanar, gerisi sönük kalır.

• Kilit Tuşu ($\blacktriangledown$ Sol Orta): RGB Sıralaması (IC Set) Ayarlama. Farklı fabrikaların ürettiği piksel LED'lerde renk sıralaması değişebilir (RGB, GRB, BRG vb.). Kumandadan kırmızıya bastığınızda yeşil yanıyorsa, bu kilit tuşuna basılı tutarak veya belirli bir kombinasyonla kontrolcünün renk dizilim modunu elinizdeki LED'e göre senkronize edersiniz.
